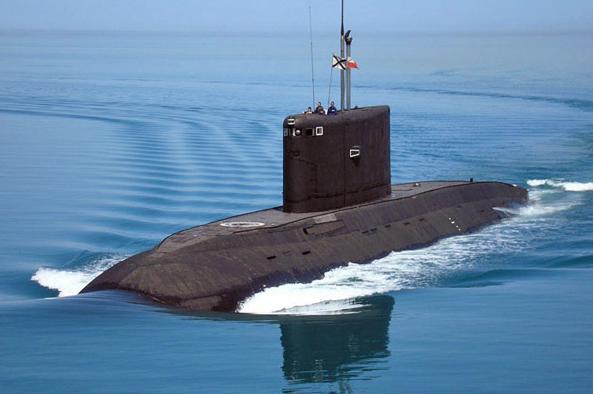

Американским ауг пришел каюк. Все о дизельной подводной лодке “Варшавянка” Подводная лодка 636.3

21 января 1954 года произошло по-настоящему знаменательное событие: в США с верфи Гротона была спущена первая в мире атомная подводная лодка «Наутилус». Началась новая эпоха развития подводного флота. Субмарины получили силовую установку, которая позволяла им месяцами не показываться на поверхности, развивать под водой немыслимую скорость и погружаться на недостижимые глубины. Казалось, что век дизель-электрических подводных лодок (ДЭПЛ) завершился.

Дизельные подводные лодки используются и сегодня, более того, во многих странах идет активная разработка подобных кораблей.

Дело в том, что атомные подлодки имеют свои существенные недостатки. Во-первых, такие субмарины более шумные. Работающий атомный реактор невозможно полностью заглушить, он издает непрерывный шум. Во-вторых, для его охлаждения используется забортная вода, которая после этого становится в незначительной степени радиоактивной, но это позволяет позволяет выследить корабль. Кроме того, атомоходы обычно имеют значительные размеры, что значительно ограничивает возможность их использования на мелководье. Кроме того, подобные АПЛ очень дорого стоят, и производить их могут лишь несколько стран в мире.

Основным неатомным подводным кораблем российского флота является подлодка типа «Варшавянка» - это название, которое объединяет корабли сразу двух проектов: 877 и 636, а также их многочисленные модификации, созданные в разные годы.

История создания «Варшавянки»

В конце 60-х годов командование ВМФ СССР инициировало создание дизельной подводной лодки нового поколения с пониженным уровнем шумности и мощным вооружением. Основными задачами новой подлодки должны были стать противодействие надводным и подводным кораблям неприятеля, разведка, защита собственных военно-морских баз и коммуникаций.

Конструкторам было дано задание создать такую ДЭПЛ, которая бы превосходила любой аналогичный корабль вероятного противника в дуэльном противостоянии. Добиться этого следовало за счет снижения шумности, увеличения дальности обнаружения противника, более мощного вооружения.

Примерно в это же время необычный подводный корабль появился у вероятного противника – в США на воду спустили атомную ПЛ «Альбакор». Эта лодка имела обтекаемую форму корпуса, очень напоминавшую кита. Советские конструкторы при проектировании новой субмарины решили повторить ее.

В 1974 году появилось техническое задание на разработку нового корабля, работы проводились в ЦКБ «Рубин» под руководством Кормилицына. Подводную лодку разрабатывали не только для ВМФ СССР, ею планировали вооружить все военные флоты стран-участниц Варшавского договора. Именно поэтому подлодки проектов 877 и 636 получили название «Варшавянка».

По сравнению с кораблями проекта 641, новая подлодка должна была развивать более высокую подводную скорость, быть более мореходной, иметь хороший модернизационный ресурс. Военные требовали, чтобы «Варшавянка» была более автоматизированной, с меньшим количеством экипажа и лучшими условиями его обитания.

Все советские ДЭПЛ, сконструированные ранее, были узкими и длинными, а новые подлодки получили легкий корпус веретенообразной формы, с соотношением длины к ширине 7,3. Форма корпуса была тщательно просчитана и многократно испытана на стендах, поэтому лодки проектов 877 и 636 имеют минимальное гидродинамическое сопротивление.

Головная ПЛ проекта 877 была заложена в 1979 году, в строй лодка вступила в 1982 году.

Несколько слов следует сказать об обозначениях. Для военно-морских сил Советского Союза строились лодки проекта 877, а на экспорт изготавливали корабли сразу двух проектов: 877Э и 636. Подлодки обоих проектов имеют название «Варшавянка», а сам проект 877 носит имя «Палтус».

Корабли проекта 636 – это одна из последних и самых совершенных модификаций «Варшавянки», их строительство началось в середине 90-х годов. Подводные лодки проектов 877 и 636 строились на верфях Комсомольска-на-Амуре, Нижнего Новгорода и Петербурга.

ПЛ проекта 636 имеет более совершенные характеристики по сравнению с ранними версиями. Она имеет лучшее сочетание бесшумности и дальности обнаружения надводных и подводных целей, более совершенную автоматизированную управляющую систему, навигационное оборудование, более мощное и современное вооружение.

В настоящее время ПЛ «Варшавянка» стоят на вооружении не только военно-морских сил России, но и ВМФ Китая, Индии, Алжира, Румынии и Польши.

Для ВМФ СССР построили 24 субмарины, 15 из которых были списаны еще до начала этого столетия. В 2010 году был заложен первый корабль усовершенствованной серии 636.6. На сегодняшний день четыре субмарины уже спущены на воду и приняты флотом. Планируется построить еще восемь подобных кораблей.

Стоимость одной ПЛ «Варшавянка» проекта 636 составляет примерно 300 млн долларов (на 2009 год).

Устройство ПЛ проектов 636 и 877 «Варшавянка»

Корпус подводных лодок проектов 877 и 636 имеет веретенообразную форму с минимальным количеством забортных отверстий. Такая форма увеличивает скорость подводного хода ПЛ и снижает ее шумность, но ухудшает мореходные качества в надводном положении. Покрытие корпуса уменьшает отражение гидроакустических систем кораблей противника. Между легким и прочным корпусом находятся цистерны главного балласта.

Носовые горизонтальные рули – убирающиеся.

Конструкция лодки двухкорпусная, она состоит из легкого и прочного корпуса. В передней верхней части корабля находятся торпедные аппараты, а в нижней – антенна гидроакустического комплекса.

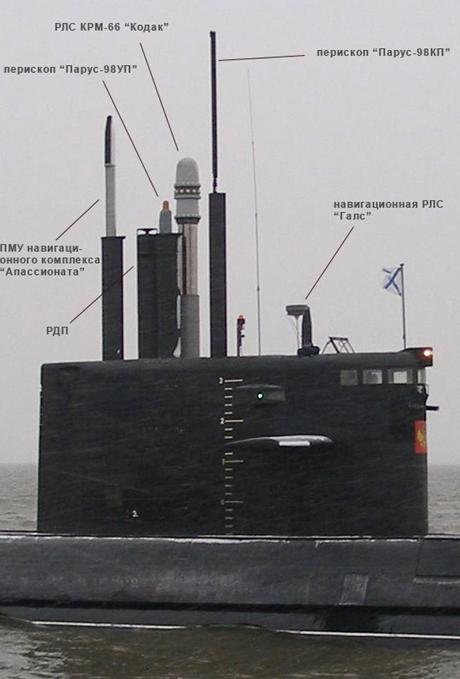

Ограждение выдвижных устройств расположено над вторым отсеком и выполняет обычные функции: служит ходовым мостиком, защищает перископы, антенны и другие подъемные устройства.

Прочный корпус имеет шесть отсеков.

Первый отсек имеет три палубы: на верхней расположены торпедные аппараты, на второй – жилые помещения, а на нижней палубе – аккумуляторы.

Второй отсек также вмещает три палубы. На верхней находится центральный пост лодки, под ним размещена штурманская рубка и радиорубка.

Третий отсек состоит из двух жилых палуб и одной с аккумуляторными батареями.

В четвертом отсеке находится дизельный двигатель, а в пятом – электромоторы.

В шестом отсеке расположены электромоторы экономного хода и приводы рулей.

Движение и в подводном, и в надводном положении обеспечивается электродвигателем — ПЛ «Варшавянка» имеет схему полного электродвижения. Главная энергетическая установка состоит из главного электродвигателя (5500 л. с.) и двух дизель-генераторов 4ДЛ-42МХ по 1500 л. с. (на первых лодках проекта 877 – по 1 тыс. л. с.). Дизеля обеспечены системой работы под водой, ПЛ оборудована двумя группами свинцово-кислотных аккумуляторов.

Экономичный ход обеспечивает специальный электродвигатель мощностью 190 л. с. Есть еще два резервных электродвигателя, которые используются при маневрировании.

«Варшавянка» (проект 877) развивает под водой скорость 17 узлов, а в надводном положении – 10.

Более совершенная «Варшавянка» проекта 636 имеет подводный ход в 20 узлов и разгоняется до 17 узлов в надводном положении.

Механизмы ПЛ снабжены специальными покрытиями, которые поглощают вибрацию, они установлены на амортизаторах. Это в сочетании с малошумным гребным винтом и продуманной формой корпуса делает лодку малозаметной.

Нужно сказать, что у создателей корабля получилось добиться очень низкого уровня шумности: прозвище «Черная дыра», которое дали «Варшавянке» потенциальные противники, — яркое тому подтверждение.

«Варшавянка» имеет автономность 45 суток. На последних модификациях лодки в кормовой части корпуса расположен спасательный люк, который обеспечивает эвакуацию экипажа с глубины 250 метров.

Экипаж корабля составляет 57 человек, из которых 12 офицеров.

Боевая информационно-управляющая система (БИУС) «Мурена» позволяет отслеживать цели и вести эффективный огонь на всех диапазонах глубин. Лодка может сопровождать одновременно пять целей и вести одиночный или залповый огонь по двум целям.

На субмарине установлена навигационная система «Андога», которая прокладывает курс и выдает координаты корабля на пульт управления. Имеются также пассивная и активная РЛС, они могут работать в перископном и надводном положениях.

Технические характеристики «Варшавянки»

Ниже указаны ТТХ подводной лодки «Варшавянка» проекта 877.

Видео о подводной лодке

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

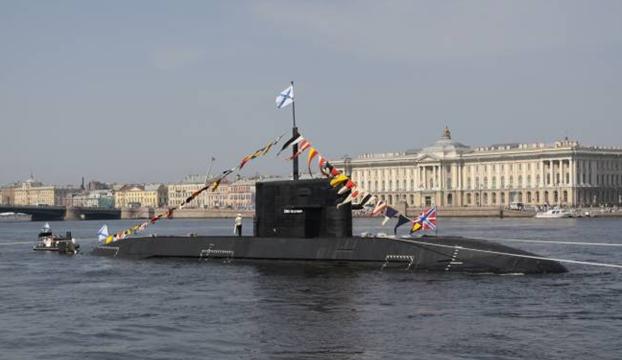

ВМФ РФ увеличился, на Черном море появилась новейшая дизель-электрическая подлодка проекта 636.3 "Варшавянка". Четыре субмарины уже несут службу на Черноморском флоте, еще две готовятся к передаче флоту в ноябре 2016 года и сейчас проходят испытания в Финском заливе и на Балтике.
Эти субмарины считаются одними из самых бесшумных в своем классе, и обнаружить "Варшавянку" в морской глубине очень сложно. За это военные НАТО неофициально прозвали подлодки проекта 636.6 "черной дырой" в океане.

Почему так названы
Название "Варшавянка" пришло из 1970-х годов, когда лодки проекта 877ЭКМ (экспортный вариант субмарин проекта 877 "Палтус") предполагалось большими сериями поставлять на экспорт в страны Варшавского договора. Такие подлодки до сих пор успешно служат в Индии, Китае, Вьетнаме, Алжире, других странах.

Подлодки проекта 636.6 относятся к третьему поколению дизельных субмарин и были созданы на основе "Палтуса" в Центральном конструкторском бюро "Рубин". Они получили обновленную электронику и улучшенную боевую эффективность, а также новейшие комплексы радиоэлектроники и гидроакустики.
По сравнению с атомными "Бореями", эти подлодки очень малы: стратеги 955-го проекта превышают "Варшавянок" по водоизмещению в шесть раз, в одном атомоходе по длине поместится две с половиной дизельные подлодки. Длина 636-х - около 74 метров, ширина - 10 метров, максимальное водоизмещение не превышает 4 тыс. тонн. Прочный корпус обеспечивает подлодке рабочую глубину погружения 240 метров и предельную 300 метров.
Подлодки оснащаются двумя дизель-генераторами мощностью по 1500 л. с., одним главным гребным электрическим двигателем и одним электромотором экономического хода. Кроме того, на субмарине имеются два резервных дизельных двигателя и две группы аккумуляторов. Винт один, семилопастный. Скорость надводного хода подлодок достигает 17 узлов (более 30 км/ч), подводная - до 20.

Главный "Калибр"
Основное оружие проекта 636.6 - ракеты "Калибр". В носу у каждой "Варшавянки" находятся шесть 533-миллиметровых торпедных аппаратов, в боекомплект входят 18 торпед или 24 мины, крылатые ракеты комплекса "Калибр-ПЛ". Дальность применения крылатых ракет морского базирования составляет около 2 тыс. км.

По данным Минобороны России, ракеты этого типа имеют низкую радиолокационную заметность и за счет огибания на сверхмалых высотах рельефа местности тяжело обнаруживаются любыми средствами ПВО. Точность поражения цели, несмотря на дальность применения, составляет несколько метров. Масса боевой части "Калибра" - 500 кг.
В состав комплекса входит пять разных ракет, разработанных на базе противокорабельной крылатой ракеты 3М54Э "Гранат". Экспортный вариант комплекса (Club) может использовать боеприпасы различных типов с дальностью стрельбы до 300 км.
Соотношение дальности обнаружения целей и акустической скрытности у 636-х является оптимальным: "Варшавянка" может "увидеть" врага на максимальном расстоянии, подобраться к нему и не быть обнаруженной, наблюдать за ним, а при необходимости применить свое грозное оружие.
"Варшавянки" предназначены для охраны военных баз, морских коммуникаций, для борьбы с подлодками и кораблями противника, также они могут вести разведывательную и патрульную деятельность в морях и наносить удары крылатыми ракетами по береговым объектам.
Продолжение серии
"Адмиралтейские верфи" в Санкт-Петербурге построили для Черноморского флота серию из шести субмарин, названных в честь городов воинской славы.

Первая четверка подлодок получила южные имена - "Новороссийск", "Ростов-на-Дону", "Старый Оскол" и "Краснодар". Пятая ("Великий Новгород") и шестая ("Колпино") названы в честь древнего города на северо-западе страны и одного из пригородов Санкт-Петербурга.
На форуме "Армия-2016" в начале сентября был подписан контракт на строительство еще одной серии из шести субмарин для Тихоокеанского флота. Ее планируется построить с 2019 по 2021 год.
Тихоокеанские "варшавянки" усилят ударную группировку ВМФ России в этом регионе. Они смогут заходить в Южно-Китайское и Японское море, "бесшумно наблюдая" за происходящими в этом регионе событиями.
Боевое крещение
Впервые боевое применение "Варшавянки" состоялось в декабре 2015 года в ходе военной операции РФ в Сирии. Субмарина Б-237 "Ростов-на-Дону" из восточной части Средиземного моря выполнила пуск ракет комплекса "Калибр-ПЛ" по объектам террористов "Исламского государства" (террористическая организация запрещена в РФ) на территории сирийской провинции Ракка.
Это был первый в истории подводного флота ВМФ РФ случай нанесения ракетного удара по реальному противнику.

Проект 636 «Варшавянка» относится к третьему поколению русских ПЛ. Проект 877 «Палтус», который стал называться 636-м, разработан для стран «Варшавского договора».

ДЭПЛ (дизель-электрические подводные лодки) проекта 636 до сих пор не дают нашим "друзьям" из НАТО уверенности в безнаказанности своих действий на море. Из-за своей неспособности противостоять проектам типа 636 «Варшавянка» у данной лодки появилось второе название, на жаргоне НАТО – «Чёрная дыра».

Дело в том, что эффективная до 1976 г. американская СОСУС давала возможность топить ПЛ СССР. После распада СССР СОСУС была законсервирована. И не по причине дружеских намерений или экономической нецелесообразности, а потому что к концу 1980-х у России было достаточно бесшумных «Варшавянок» с превосходящими гидроакустическими комплексами. На смену SOSUS пришла ИДЖИС, ракетный крейсер CG-47 «Ticonderoga», получивший это оборудование служит с 1983 г. Первым делом на нём была сделана надпись «Адмирал Горшков берегись – в море «ИДЖИС» Значение российских ДЭПЛ трудно переоценить – они причина мира. За интерес к вооружению проекта 636 в 2000 г. 5 апреля арестован сотрудник ЦРУ в Москве Эдмонд Поуп.

История создания ПЛ «Варшавянка»

Недостатки подводных лодок

Мнение обывателей ошибочно в том, что подводная лодка имеет превосходство перед надводными кораблями в незаметности. В годы ВОВ Балтийский флот был блокирован немецкими минами, что и послужило причиной создания Северного ВМФ, поэтому Ленинград обороняли кораблями прямо из бухты. Тогда запертые там подлодки были вовсе беспомощны. У берегов Швеции (в те же времена) советским субмаринам смертельно угрожали обычные расставленные сети – дешёвое эффективное средство, превратившее походы в этой зоне в геройские. Для любой подводной лодки самое опасное – это быть обнаруженным. Звуковая волна под водой во много раз сильнее воздушной, а глубинные бомбы страшное противолодочное оружие. Все атаки подлодки начинают только из засады, при обнаружении им нужно уйти или стать незаметными – бездействовать.

Первое использование преимущества в гидроакустике

Преимущество дают средства обнаружения врага, и лишь потом – слой воды. В бой давно уже вступили гидроакустики. Впервые с помощью звуковых сигналов в 1943 году 28 августа в Карском море советская ПЛ С-101 (рассказ акустика Михаила Филиппова) обнаружила шум неизвестной ПЛ на перископной глубине. После запуска дизельных двигателей субмарины «Х» советские подводники настигли её и выпустили 3 торпеды – так была уничтожена немецкая U-639.

Подлодки нужны, в количестве пропорциональном угрозе с моря – доказано статистикой

США и Великобритания 70% немецких кораблей потопили с помощью ПЛ. По замыслу адмиралов СССР во главе с Кузнецовым и с одобрения Сталина, пока не будет достигнут паритет в надводных кораблях с США, принято массово строить ДПЛ (понадобилось 300 лодок против флота союзников 1500 кораблей). Обескровленный войной с немцами ВМС СССР принял на вооружение устаревшие американские суда в обмен на обязательство разгромить японцев вместо США. «Исключительные» не могли провести ни одной успешной высадки десанта и силами морской пехоты разбить сухопутные войска Японии. Уровень морпехов НАТО (особенно США) - уровень обычной конкистадорской банды. Все их успехи построены на «Планах поражения» – на предателях государств высшего уровня (политики и генералы), куда они вторгаются. Вот и пришлось им обращаться за помощью к Сталину. Дрогнули они и когда вместо горячей войны с СССР объявили о холодной. Да и потрепанные фашистские корабли разделились поровну между Сталиным, Рузвельтом и Черчиллем на «Ялтинской встрече». Выгодная больше для Янки сделка была вынужденной, чтобы у СССР был хотя бы количественный паритет с новым врагом – союзниками. К тому времени американцы построили новый флот для противостояния нашему государству – их мечта о мировом господстве не умолкала никогда. Мировое англоговорящее коронованное зло создавало новые изощрённые средства против победителя фашисткой психологии – ядерную бомбу, ВМФ США и МВФ (международный валютный фонд). Поэтому нужно было как-то компенсировать отставание на море быстро и дёшево – дизельными субмаринами.

Значение гидроакустики не преувеличено – это главное противолодочное оружие ВМС

В 1950 г. иностранные участники гражданской войны в Корее (США и СССР) скрестили шпаги в неравных тогда условиях, что и привело к особому отношению в Советской России к гидроакустике. Хотя и до трагического случая работы эти велись и не прекращались. Этот исторический факт произошёл у советских границ: созданная США СОСУС (SOSUS – противолодочная гидроакустическая система обнаружения) за 2 км (на то время в 3 раза дальше отечественной) контролировала 18-ти летнюю ДПЛ С-117 – это и привело к её гибели. В зону конфликта Янки выдвинули 18 авианосцев и других кораблей, а против них одна С-117. Экипаж той лодки погиб, американцы получили контроль над Южной Кореей и стали «партнёрами» Китая, приведя их к провокациям 1960 – 1962 гг. против СССР и конфликтам 1969 г. А всевидящее око врага уже не стеснялось наводить торпеды на подводные цели в «мирные времена» и топить наши субмарины. Подтверждение тому воспоминания Андрея Штырова, оставшегося в живых командира ДПЛ С-141 1963 – 1965 гг.

class="eliadunit">

Достижение превосходства в море – это мир с Западом

Давно уже назрела необходимость появиться подлодкам 3-го поколения типа «Варшавянка» и разрядить военно-политическую обстановку. Проблема отставания была решена, 20.01.1976 г. был утверждён проект 877 «Палтус». Главный конструктор Юрий Кормилицын, работавший над созданием ДЭПЛ «Варшавянка» и АПЛ «Плавник» знал, как сделать её невидимой без глубоководного погружения. И сегодня подводные лодки 636 «Варшавянка» относятся к подводному спецназу ВМС РФ для разведки, охраны военных баз и берегов в мелких водах, уничтожения подлодок, АУГ и сухопутных целей. Ими преодолеваются расстояния в 7500 морских миль. Они стали предметом большой политики. Именно достаточное наличие их в 1980-х не позволило применить США против СССР ядерных ударов по крупным городам. Поэтому, приобретая вновь статус великой державы, за период 2014 – 2016 гг. построено 6 лодок 636.3. для ЧВМФ. Закладываются ещё 10 – 12 таких ДЭПЛ для ТВМФ. Субмарины 636, 636М, 636.1 продаются в Китай (10), Индию (8), Пакистан (2), Иран (4), Алжир (4) и Вьетнам (6) – в те страны, которые не хотят подчиняться чужой воле. Для России это способ приобретения мощных союзников и заработок, покрывающий расходы на науку и оборону. Есть уже 4-е (умное – автоматизированное), дорабатывается 5-е поколение (супер-стелс – сверх-невидимка).

Конструкция ДЭПЛ 636.3 «Варшавянка»

Габариты подводной лодки позволяют скрываться на мелководье, Корпус сваривается и изгибается из специальной ненамагничиваемой стали имеет 6 отсеков. Постоянно совершенствуется материал покрытия. Вначале использовалась резина, затем перешли на композитные материалы «Молния», состав которых держится в секрете и с каждой строящейся новой лодкой усложняется. Используются виброизоляторы для всего крепежа к корпусу, фундаменты для тяжёлого оборудования из поглощающих шум материалов.

Устанавливаются 2 дизель-генератора по 1000 к Вт, которые питают эл.дв. 5500 л.с. В резерве 2 эл.дв. по 102 л.с. Экономический ход мощности 190 л.с. Можно возразить, мол, есть ВНЭУ и ТЭ и 5-е поколение «Варшавянок» к нему идёт – проект 677 «Лада». Но химический способ получения энергии тоже имеет недостатки, когда конструкторами они будут устранены, тогда и появятся новые «Варшавянки». Такие подлодки не могут преследовать и уклонятся от торпедных атак противника ввиду малой скорости. Поэтому и НАТОвские ПЛ типа U-212 и их последние модификации с анаэробными силовыми установками используют комбинацию с дизельными двигателями, по сути являясь дизельными. У АПЛ (атомных подводных лодок) всегда работает турбина, а дизель (с естественным уровнем шумов моря) можно и заглушить в противном случае – преимущество очевидное.

Технические характеристики ДЭПЛ 636.3 Варшавянка

Звук в слоях океана распространяется на тысячи километров, этому есть научное определение – подводный звуковой канал. Экспортный коммерческий проект (ЭКП) под № 636 (доработка проекта 877 «Варшавянка») использует это явление в качестве оружия.

• Длина 73 м
• Ширина 10 м
• Осадка 6,2 м
• Экипаж 52 человек
• Автономное плавание - 45 суток
• Радиус дежурства 2000 миль.
• Водоизмещение 2,35 тыс.т. надводное и 3,95 тыс.т. подводное.
• Рабочая глубина 240 м,
• Максимальная 350 м. У
• Скорость, 17 узлов на поверхности и 20 под водой.

Вооружённость проекта 636.3

ДЭПЛ 636.3 – это «Варшавянки» построенные для ВМС России, с такой ПЛ как «Ростов-на-Дону» были произведены 6 демонстративных выстрелов ракетами 3М14К «Калибр-ПЛ» по ИГИЛ из подводного положения. Изначально было 4 «Калибров», а в проекте 677 их уже 10. Сколько их – это сюрприз. Это сверхзвуковые новые ракеты с изменяемой траекторий полёта – неуязвимые для ПРО США. Этих ракет «Исключительные» боятся, а до операции ВКС РФ в Сирии о них и не подозревали. Эти ракеты малозаметны, т.к. передвигаются на малой высоте от 5 – 150 м со скоростью 750 км/ч. Подойдя ближе к цели ускоряются до скорости 2700 км/ч – делая бесполезной систему ИДЖИС и любую ПРО. Выйдя на поверхность в радиусе 1500 км можно нанести удар по наземным и надводным целям с таким уроном как удар США по Хиросиме и Нагасаки.

У подводного корабля 6 торпедных отсеков 533 мм. На вооружении 18 торпед и 24 мины для поражения подводных и надводных целей. Одна лодка может безнаказанно уничтожить неядерными зарядами одну-две американские АУГ, вооружённых ИДЖИС и СОСУС. А если ядерными? Дальность обнаружения натовских кораблей втрое больше чем у противников, благодаря отечественным гидроакустическим комплексам, использующим подводный звуковой канал и стелс-технологии. В надводном положении подлодка может оказать сопротивление авиации из ПЗРК «Стрела-3» или «Игла» 8-ю ракетами, что будет применено при случайном появлении самолёта-разведчика.

Враги нашей Варшавянки

Несмотря на недостатки СОСУС и ИДЖИС выявленные в конфликтах последних лет, они остаются главными противниками. Ведь работу над ошибками Америка проведёт. Датчиками СОСУС укрыто дно 2 океанов – Атлантического и Тихого. Большое количество надводных и подводных кораблей, авиация, военные базы, космос объединяет ИДЖИС. Глубоководные антенны тоже не шутка. Поэтому сказав А нужно говорить и Б, работы по модернизации нужно продолжать и добиваться максимальной скорости создания более современных и эффективных методов борьбы за мир.

Как, наверное, всем известно, беда всегда приходит неожиданно и с той стороны откуда не ждешь. В этот раз «повезло» американцам, которые получили неприятный сюрприз действительно, откуда не ждали и не гадали, что принес им этот «сюрприз»? Понимание того, что все их затраты и усилия, все их сверх мощные авианосные ударные группировки которыми они так кичатся, в одно мгновение превратились в беспомощные создания, которые обидеть стало также легко как у ребенка конфетку отобрать.
Первая «ласточка» которая принесла известия, что не все ладно в американских штатах появилась в 2000 году, во время учений у побережья Гавайев, австралийская дизель-электрическая лодка типа «Коллинз» смогла прорвать охранение и беспрепятственно прошла внутрь авианосной группы ВМС США. Аналогичные результаты продемонстрировали учения в акватории Средиземного моря – израильские подлодки типа «Долфин» условно «потопили» половину Шестого флота.
Американцы оказались беспомощны перед новой угрозой.
Действительно они такого не ожидали и от кого? От каких-то мелких «дизелюх» от производства, которых они (амеры) отказались 50 лет назад!
Американцы что называется «не поверили своим глазам», и чтобы окончательно убедится что это не сон, а все происходит с ними на яву, решили обратиться за помощью к союзникам и в взять в лизинг шведскую дизель-электрическую субмарину HSwMS Gotland (Gtd) с двигателем Стирлинга.
«Готланд» прибыл в Сан-Диего на борту полупогруженной платформы MV Eide Transporter в июне 2005 года, экипаж из 30 шведских моряков был переброшен в Калифорнию самолетом. Пару недель потребовалось, чтобы акклиматизироваться и отрегулировать балансировку и системы субмарины, изначально рассчитанные на прохладные, почти пресные воды Балтики, под условия великого океана.
А потом началось…
Следующие полгода Третий американский флот напряженно учился искать шведскую лодку. Специалисты ВМС США скрупулезно изучали «Готланд» снаружи и изнутри, записывали его шумы и параметры тепловых и электромагнитных полей.
Малая масса корпуса, маломагнитная сталь и 27 компенсирующих электромагнитов полностью исключали обнаружение лодки детекторами магнитных аномалий.


Американская авианосная ударная группировка

Шумовой фон лодки также превзошел все ожидания американцев – благодаря единому всережимному электродвигателю и виброизоляции всех механизмов, «Готланд» с трудом обнаруживался даже в непосредственной близости от американских кораблей, а специальное покрытие корпуса, вкупе с его малыми размерами, до предела затрудняло обнаружение «Готланда» активными гидролокаторами.
Лодка просто сливалась с естественным тепловым и шумовым фоном океана.
Несмотря на все усилия американских противолодочных сил, шведская лодка упрямо проходила сквозь все кордоны и оказывалась там, где её быть не должно.
Апофеозом стал декабрь 2005 года - в ходе международных учений Joint Task Force Exercise 06-2, на которых Третий флот ВМС США готовился продемонстрировать все, чему он научился за прошедший год, произошла катастрофа: маленький варяг «перебил» всю седьмую авианосную ударную группу, во главе с авианосцем «Рональд Рейган».
Первым делом «Готланд» выследил и условно «уничтожил» атомную подлодку - единственного, кто представлял реальную угрозу для шведов. Многоцелевая ПЛА должна была обеспечивать безопасность АУГ от нападений из-под воды и прикрывать «мертвые сектора» под днищами крейсеров и эсминцев. За что и погибла первой.
Оставшись без прикрытия собственной ПЛА, надводные боевые корабли стали «погибать» один за другим – «Готланд» прошел сквозь ордер, как лезвие клинка, попеременно сближаясь с американскими кораблями и делая их фотоснимки с различных ракурсов и расстояний. Янки узнавали о присутствии лодки, лишь увидев поблизости бурун от перископа – в реальных условиях, это означало бы пару выпущенных самонаводящихся торпед.

Авианосец «Рональд Рейган», «на линии огня», шведской ПЛ «Готланд»
Установить с лодкой устойчивый контакт не удалось – единственным способом остаться в живых, было покинуть страшный квадрат, т.е. сорвать выполнение основной задачи. АУГ не смогла прорваться и нанести удар по выбранной цели.
Самый главный секрет успеха «Готланда» его новая энергетическая установка, которая позволяет 14 дней находится под водой не всплывая. Современные дизель-электрические подводные лодки используют на настоящий момент времени, два типа энергетических установок, это: 1) система, в которой наряду с обычным дизельным двигателем применяется двигатель Стирлинга; 2) система, в которой наряду с обычным дизельным двигателем применяется энергетическая установка (электрохимический генератор) состоящая из 9 протон-обменных топливных элементов, включающих в себя цистерны с криогенным кислородом и емкости с гидридом металла (специальный сплав металла в соединении с водородом.

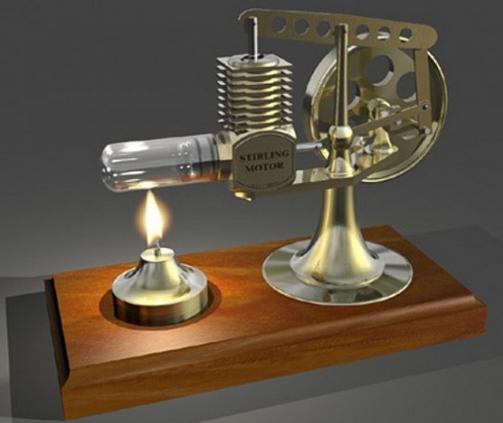

Двигатель Стирлинга
Двигатель Стирлинга является уникальной машиной, преобразующий тепловую энергию в механическую, за счет изменения объёма рабочего тела при его нагреве и периодическом охлаждении в закрытом контуре.
Двигатель Стирлинга является разновидностью двигателя внешнего сгорания и способен работать не только от сжигания топлива, но и от любого источника тепла, например от чашки с горячим кофе(!).


Двигатель Стирлинга
Сама по себе конструкция этого двигателя очень проста его легко собрать в домашних условия, используя материалы которые обычно выбрасываются в мусорное ведро: пустая консервная банка, полиэтиленовая упаковка, кусочки проволоки, не нужные комп. диски, старые крышки от банок с вареньем-соленьем и т.д.

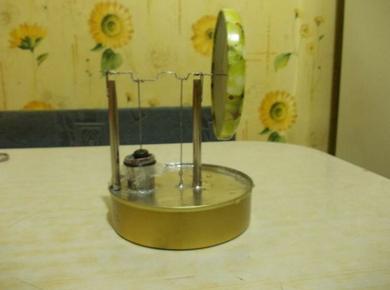

Двигатель Стирлинга собранный в домашних условиях на «базе» старой консервной банки. Подставь под дно банки зажженную стеариновую свечу или кружку с кипятком и… он заработает.

На разработке двигателей Стирлинга, или двигателей с внешним подводом теплоты, сосредоточили свои усилия шведские специалисты. Их конструкция предусматривает наличие единой камеры сгорания для всех цилиндров, использование поршней двойного действия, выполняющих функции рабочего поршня и вытеснителя. Топливо может быть любое, в качестве окислителя используется кислород. По своему КПД двигатели соответствуют современным дизелям, но уступают им по мощности. Поэтому они могут использоваться на подводных лодках только как дополнительные двигатели к классической дизель-электрической силовой установке. Например, на шведских подлодках типа «Готланд» два двигателя Стирлинга мощностью чуть более 100 л. с. увеличили время ее пребывания под водой в 7 раз (до 14 суток). Общий запас криогенного кислорода в двух цистернах составил 24 т.

Подводные лодки класса «Готланд»

Водоизмещение: 1240 т надводное, 1494 т подводное
Размерения: длина 60,4 м, ширина 6,2 м, осадка 5,6 м
ЭУ: одновальная гибридная (два дизеля «Хедемора» V12A-15-UD мощностью 6480 л. с, два двигателя Стирлинга V4-275R Мк 2 компании «Кокумс», один электродвигатель «Жюмон Шнайдер» мощностью 1 810 л. с.)
Скорость: 10 уз надводная, 20 уз подводная
Дальность плавания: 5750 миль при 8 уз в надводном положении
Глубина погружения: 250 м
Вооружение: четыре 533-мм и за 400-мм ТА (все носовые), 12 противокорабельных торпед типов 613 или 62 и шесть противолодочных торпед типов 432/451 соответственно (все с управлением по проводам)
РЭВ: навигационная РЛС «Скантер-ГАК CSU 90-2 с носовой и конформными антенными решетками; БИУС IPS-19; комплекс РЭР «Манта-С»
Экипаж: 25 человек
3 октября 1986 года с компанией «Кокумс» (г. Мальмё) был заключен контракт на проведение научно-исследовательских и опытно-конструкторских работ по созданию новой дизель-электрической ПЛ для замены устаревших лодок типа «Шёормен». В результате был разработан проект ПЛ типа «Готланд» (проект А19), ставший развитием проекта лодок типа «Вэстер готланд» (проект А17). В марте 1990 года компании были заказаны три ПЛ - «Готланд», «Аппланд» и «Халланд», а планировавшиеся к постройке дополнительные две лодки не профинансированы до сих пор. В сентябре 1991 года, накануне закладки первой ПЛ, выполнение программы было приостановлено для переработки проекта, суть которой заключалась в установке анаэробной ЭУ (двигатели Стирлинга), работающей на жидком кислороде и дизельном топливе. Применение такой ЭУ значительно увеличивает продолжительность нахождения (до нескольких недель) и скорость хода (до 5 уз) ПЛ под водой. В результате переработки проекта длина лодки увеличилась на 7,5 м за счет установки дополнительной секции, в которой будут распложены два двигателя Стирлинга, а также зарезервировано место для еще двух таких двигателей (если в ходе эксплуатации подтвердятся их высокие характеристики).
ПЛ были заложены в 19921994 годах, спущены на воду в 1995-1996-м и переданы флоту в 1996-1997-м. Удлинение корпуса привело к увеличению водоизмещения на 200 т. Их отличительной чертой является наличие оптоэлектронного перископа, которое является единственным выдвижным устройством проникающего типа. Применение в конструкции ПЛ звукопоглощающего покрытия еще больше снизило ее гидроакустическую заметность.
Вооружение лодок состоит из четырех носовых 533-мм и двух расположенных под ними 400-мм ТА. ТА большего диаметра предназначены для стрельбы методом свободного выхода противокорабельными торпедами типов 613 (пассивное наведение, вес заряда 240 кг, дальность хода до 20 км, скорость 45 уз) или 62 (с 2000 года, активно-пассивное наведение, вес заряда 250 кг, дальность хода до 50 км, скорость 20-50 уз) с управлением по проводам. Вместо торпед ПЛ может нести 12 мин типа 47, которые свободно выходят из ТА и ложатся на дно в заданной точке. Еще 48 мин лодка может нести на внешней подвеске. ТА меньшего диаметра предназначены для стрельбы противолодочными торпедами типов 432/451 (45 кг, до 20 км, 25 уз соответственно) с активно-пассивным наведением и управлением по проводам. В 400-мм аппарат могут быть заряжены две торпеды одновременно.
Кроме шведов подводные лодки с двигателем Стирлинга строят японцы тип «Сюрю». На 2013 год в составе японских ВМФ находилось пять лодок этого типа.

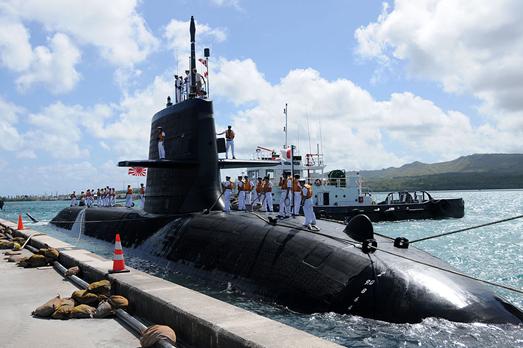

Подводная лодка тип «Сюрю»

Электрохимический генератор
Электрохимический генератор создан на базе топливных элементов. По сути, это аккумуляторная батарея с постоянной подзарядкой. Принцип работы энергетической установки с электрохимическим генератором был тем же, что и 150 лет назад, когда англичанин Уильям Роберт Гров случайно обнаружил при электролизе, что две платиновые полоски, обдуваемые - одна кислородом, а другая - водородом, помещенные в водный раствор серной кислоты, дают ток. В результате реакции, кроме электрического тока, образовывались тепло и вода. При этом энергетическое превращение происходит бесшумно, а единственным побочным продуктом реакции является дистиллированная вода, которой достаточно легко найти применение на подводной лодке.
По критериям эффективности и безопасности водород решили держать в связанном состоянии в форме металлогидрида (специальный сплав металла в соединении с водородом), а кислород - в сжиженном виде в специальных емкостях между легким и прочным корпусами подлодки. Между водородным и кислородным катодами находятся полимерные электролитные мембраны протонного обмена, выполняющие функцию электролита. Мощность одного элемента достигает 34 кВт, а кпд установки доведен до 70 %. Несмотря на очевидные преимущества разработанной установки на топливных элементах, она не обеспечивает требуемые оперативно-тактические характеристики подводной лодки океанского класса, прежде всего в части, касающейся выполнения скоростных маневров при преследовании цели или уклонении от атаки противника. Поэтому подводные лодки проекта 212 оснащаются комбинированной двигательной установкой, в которой для движения на высоких скоростях под водой используются аккумуляторные батареи или топливные элементы, а для плавания в надводном положении - традиционный дизель-генератор, в состав которого входит 16-цилиндровый V-образный дизель и синхронный генератор переменного тока. Дизель-генератор используется также для подзарядки аккумуляторной батареи - традиционного элемента неядерных подводных лодок. Электрохимический генератор, состоящий из девяти модулей топливных элементов, имеет суммарную мощность 400 л. с. и обеспечивает движение лодки в подводном положении со скоростью 3 узла в течение 20 суток с показателями шумности ниже уровня естественных шумов моря.

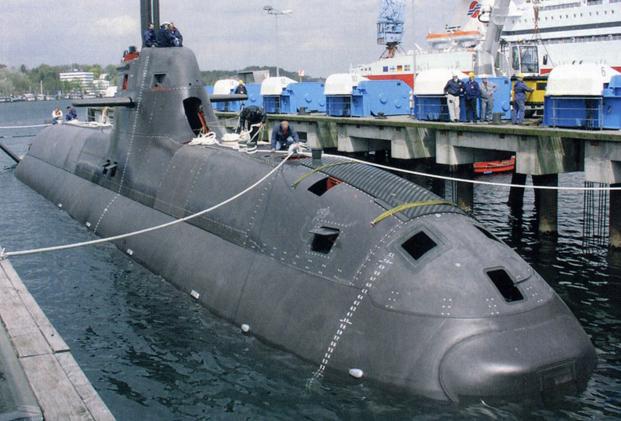

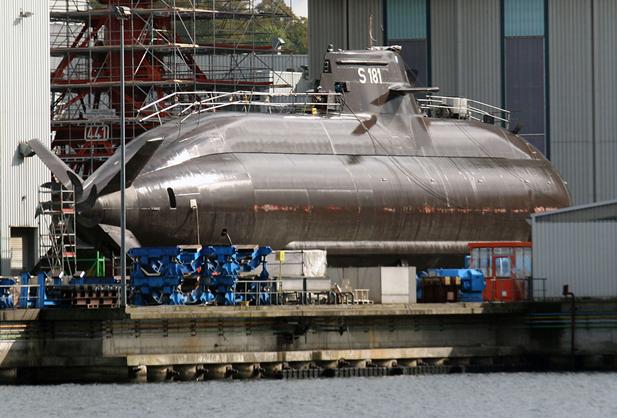

Немецкая подводная лодка серии U-212

Технические характеристики подводной лодки U-212:
Длина - 56 м;
Ширина - 7 м;
Осадка - 6м;
Водоизмещение - 1830 тонн;
Судовая силовая установка - комбинированная, анаэробная типа «MTU-16V-396» ;
Мощность - 4243 л. с.;
Скорость - 20 узлов;
Глубина погружения - 300 м;
Дальность плавания - 8000 миль;
Экипаж :
Офицеров - 5 человек;
Личный состав - 22 человека;
Вооружение :
торпеды 533 мм - 24, типа DM 2A4
Особенностью подводной лодки серии U-212 является бесшумность, возможность не выделять тепла и выхлопных газов, что позволяет ей оставаться практически не заметной. Данный аспект очень важен для любой субмарины. Это стало возможным благодаря новой силовой установке.
Она представляет собой комбинированный двигатель. Первый: MTU 8V183/396 2300 л.с. (Siemens) - для плавания в режиме РДП, на поверхности и для зарядки аккумуляторных батарей (АБ).
Второй - воздухонезависимый двигатель Siemens SINAVYCIS Permasin - электродвигатель постоянного тока со встроенным регулятором частоты на IGBT-электронике мощностью 382 л.с. Предназначен для обеспечения экономичного хода. Приводится в действие энергетической установкой фирмы Howaldtswerke Deutsche Werft AG, состоящей из 9 протон-обменных топливных элементов Siemens SINAVYCIS PEM BZM34 , включающих в себя цистерны с криогенным кислородом и емкости с гидридом металла (специальный сплав металла в соединении с водородом (все - вне прочного корпуса).
Аккумуляторные батареи серебряно-цинковые высокой ёмкости, разделены на две группы по 144 элемента в каждой.
Гребной электродвигатель, работающий от АБ или от дизель генератора.
Лодка имеет двухкорпусную конструкцию. Легкий корпус - армированный стеклопластик. Прочный - маломагнитная сталь, состоит из двух цилиндрических секций разного диаметра. В носовой - оружие и экипаж, в кормовой - СЭУ.
Работает в полностью автоматическом режиме без обслуживания личным составом
Подводная лодка данного типа оснащена новейшей системой контроля, которая взаимодействует как системой навигации, так и системой вооружения. Для обнаружения подводных объектов в различных диапазонах частот, субмарина получила новую гидроакустическую систему типа «DBQS». Из вооружения на борту подводной лодки имеются всего лишь шесть торпедных аппаратов, но предназначены они не только для запуска торпед. В июне 2008 года с торпедного аппарата подводной лодки U-33, находившаяся в подводном положении, был успешно осуществлен запуск ракеты «IDAS», предназначенная для уничтожения противолодочных вертолетов.
Для ВМС Италии создан проект 212А - другое радиоэлектронное вооружение. Корпуса строились в Германии, а достройка производилась на итальянской верфи «Cantieri del Muggiano» в сухом доке.
Несколько изменённый экспортный вариант проекта 212 получил обозначение проект 214 - для ВМС Греции построено 4 единицы. 3 подводные лодки планирует закупить Пакистан.
Правительство Турции 2 июля 2009 года подписало с консорциумом компаний «Ховальдсверке-Дойче Верфт» (HDW) и британской «Мэринфорс интернэшнл LLP» (MFI) контракт, предусматривающий совместную постройку шести НАПЛ проекта 214 с воздухонезависимой силовой установкой. Стоимость соглашения оценивается в 3,5 млрд. дол.
На базе проекта 212 по заказу Израиля спроектированы Подводные лодки «Дольфин», тип 800. Использованы системы электронной разведки разработки «Эльбит», Израиль. Всего построено 5 ПЛ этого типа, идут переговоры о заказе еще одной.
Во всей этой истории вероятно только одно радует американцев то, что все эти подлодки – невидимки находятся на вооружении верных сателлитов, или союзников по блоку НАТО.
Ну, а как обстоят дела с подводными лодками данного класса в России. К сожалению, на настоящий момент времени мы не имеем ПЛ с новейшими силовыми установками. Тем не менее, мы имеем на вооружении малошумные дизельные ПЛ третьего поколения.

Проект 877/636, 636.3 «Варшавянка», проект 677 «Лада»

Тактико-технические характеристики:
Классификация НАТО - Improved Kilo
Скорость надводного хода, узлов – 17
Скорость подводного хода, узлов - 20
Рабочая глубина погружения, м. – 240
Предельная глубина погружения, м. - 300
Автономность плавания, суток - 45
Экипаж, человек - 52
Надводное водоизмещение, т. - 2350
Подводное водоизмещение, т. – 3950
Длина, м. - 73,8
Ширина, м. – 9,9
Средняя осадка, м.- 6,2
Дальность подводного плавания экономической скоростью, миль – 400
Дальность плавания в режиме РДП с усиленным запасом топлива со скоростью 7 узлов, миль – 7500
Количество торпедных аппаратов, ед./калибр, мм. – 6/533
Суммарный боезапас, ед. (ракет/торпед/мин) - 4/18/24
Корпус лодки двойной, с 6 водонепроницаемыми отсеками. Ракетный комплекс «Клаб» может устанавливаться на лодках версии 636М. Перезаряжание ТА осуществляется за 15 секунд.
На лодках проекта 636.1 установлен новейший инерциальный навигационный комплекс с длительным хранением параметров без коррекции, обеспечивающий выдачу необходимой информации в ракетный комплекс в подводном положении. Тем самым обеспечивается повышенная скрытность в процессе выполнения боевых задач.
Модернизированные подводные лодки проекта 636.3 превосходят предыдущих представителей проекта мощностью дизель-генераторов, скоростью полного подводного хода, дальностью плавания в режиме работы дизелей под водой; имеют гораздо меньший уровень подводного шума, являясь самыми малошумными субмаринами в мире. У лодки проекта 636.3 оптимальное сочетание дальности обнаружения целей и акустической скрытности; она оснащена автоматизированной информационно-управляющей системой и современным инерциальным навигационным комплексом, что обеспечивает лучшие характеристики субмарины среди аналогичных лодок; по данным проектировщиков, эти лодки благодаря низкому уровню шумности способны обеспечить гарантированное упреждающее обнаружение и возможность атаки кораблей противника с большой дистанции с помощью противокорабельных крылатых ракет. Оптимальное сочетание акустической скрытности и дальности обнаружения целей, новейший инерциальный навигационный комплекс, современная автоматизированная информационно-управляющая система, мощное быстродействующее торпедно-ракетное вооружение обеспечивают мировой приоритет кораблей этого класса в области неатомного подводного кораблестроения.
Проект 636.3 является дальнейшим развитием проекта 636, который, в свою очередь, создавался на основе проекта 877. Новые подлодки имеют двухкорпусную конструкцию. Общая длина субмарины – 73,8 метра, ширина – 9,9 м. Надводное водоизмещение новых «Варшавянок», по официальным данным, составляет 2350 тонн. Подводное – 3100 т (по другим данным, более 3900 т). Прочный корпус обеспечивает подлодке рабочую глубину погружения 240 метров и предельную 300 м.
Согласно имеющимся сведениям, новые подлодки оснащаются двумя дизель-генераторами мощностью по 1500 л.с., одним главным гребным электрическим двигателем и одним электромотором экономического хода. Кроме того, имеются два резервных дизельных двигателя и две группы аккумуляторов. Подлодки оснащаются одним семилопастным гребным винтом. Эти системы обеспечивают подлодке достаточно высокие ходовые характеристики. Скорость надводного хода субмарин проекта 636.3 достигает 17 узлов. Подводная скорость – до 20 узлов. Дальность плавания зависит от объемов топлива для дизельных двигателей и режима хода. Так, с увеличенным запасом горючего на скорости 7 узлов подлодка может пройти до 7500 морских миль. Под водой при экономической скорости 3 узла дальность плавания сокращается до 400 миль.
Вооружение подлодок проекта 636.3 состоит из шести торпедных аппаратов калибра 533 миллиметра. Два верхних аппарата могут использоваться в качестве пусковых установок ракетного комплекса «Калибр-ПЛ». Объемы торпедного отсека позволяют перевозить до 18 торпед или ракет. Доля того или иного вооружения в боекомплекте должна определяться в соответствии с поставленной боевой задачей. Ракетный комплекс «Калибр-ПЛ» может использовать боеприпасы различных типов с дальностью стрельбы до 300 километров.
Характерной особенностью подлодок всех версий проекта 636 является малая шумность. По этому параметру лодки «Варшавянка» превосходят все предыдущие отечественные ДЭПЛ, а также ряд зарубежных (по некоторым сведениям при движении 3-5 уз ходом ПЛ создает шум равный 30дБ на 1 Па на расстоянии 1 м, для сравнения: Тиканье наручных часов 10 дБ, Шепот 20 дБ, Звук настенных часов 30 дБ, Обычный разговор на расстоянии 3 метров – 50дБ, Обычный разговор на расстоянии 10 метров - 40дБ).
Шесть новых подводных лодок будут служить в составе Черноморского флота. Зоной ответственности «Варшавянок» станет не только Черное море, но и весь Средиземноморский регион. В последние годы в различных частях этого региона произошли несколько вооруженных конфликтов, что сказалось на обстановке во всем Средиземноморье. Таким образом, сравнительно быстрое обновление подводной составляющей Черноморского флота позволит повысить потенциал ВМФ России на юго-западном направлении. Более того, с учетом нынешнего состояния подводных сил Черноморского флота строительство и введение в строй ДЭПЛ проекта 636.3 позволит возобновить полноценную боевую работу и патрулирование.
Не смотря на все достоинства у наших ПЛ выше названных типов есть один серьезный недостаток, они должны периодически всплывать (примерно раз в 3-4 дня) в крейсерское положение или под РДП для зарядки аккумуляторов, на несколько часов в этот период их уровень шума заметно возрастает, за счет работающих дизелей, а устройство РДП (широкая труба, возвышающаяся над водой на 1,5-2 м) легко находится визуально и радаром.
В рамках ГПВ-2020 до 2020 года для ВМФ предполагается построить двадцать ДЭПЛ - шесть составят лодки проекта 636.3 «Варшавянка», а остальные четырнадцать, скорее всего будут лодки доработанного проекта 677 «Лада».

Очень много выдвижных устройств которые могут демаскировать ПЛ

Подводные лодки проекта 677 «Лада»

ПЛ Б-585 «Санкт-Петербург» пр.677 на Неве в Санкт-Петербурге
Подводные лодки проекта 677 «Лада» - серия российских дизель-электрических подводных лодок, разработанных в конце XX века. Генеральный конструктор проекта Юрий Кормилицин.
Основной особенностью серии является сочетание небольших размеров и низкого уровня шумности с мощным торпедным и торпедно-ракетным вооружением, применение водородно-кислородных топливных элементов для выработки электричества (в перспективе)
Лодки предназначаются для уничтожения субмарин, надводных кораблей и судов противника, защиты военно-морских баз, морского побережья и морских коммуникаций, ведения разведки. Серия является развитием проекта 877 «Палтус». Низкий уровень шумности был достигнут благодаря применению всережимного главного гребного электродвигателя на постоянных магнитах и внедрению технологии нанесения противогидролокационного покрытия нового поколения «Молния».

В настоящий момент ЦКБ МТ «Рубин» работает над созданием воздухонезависимых энергетических установок (ВНЭУ). Существует стендовый образец ВНЭУ для лодок проекта 677. Это будет энергетическая установка на основе топливных элементов, работающих на обычном дизельном топливе и кислороде, хранящемся в связанном виде (что повышает взрыво- пожаробезопасность установки). ВНЭУ будут оснащаться модернизированные ПЛ проекта 677, начиная с третьей подлодки.
